10. Sınıf Meb Fizik Ders Kitabı Sayfa 220-221 Cevapları

10. Sınıf Fizik Ders Kitabı Sayfa 220 Cevapları

Çalışma Yaprağı – Ohm Yasası ve Elektrik Akımı

1. Soru - Zeynep ve Hasan, basit bir elektrik devresinde elektrik akımının ölçülmesini öğrenmek amacıyla deney yapmaktadır.
Zeynep, R₁ = 2 Ω direnç ve V₁ = 10 V üreteç kullanmıştır.
Hasan ise R₂ = 5 Ω direnç ve V₂ = 20 V üreteç kullanmıştır.
(Üreteçlerin iç direnci ihmal edilecektir.)

a) Zeynep’in A₁ ampermetresinde okunan değer kaç amperdir?

Cevap: Ohm Yasasına göre I = V / R
I₁ = 10 / 2 = 5 A

b) Hasan’ın A₂ ampermetresinde okunan değer kaç amperdir?

Cevap: I₂ = 20 / 5 = 4 A

c) Zeynep kendi üretecini ve Hasan’ın direncini kullanırsa A₁ ampermetresinde okunan değer kaç amper olur?

Cevap: I = 10 / 5 = 2 A

ç) Hasan kendi üretecini ve Zeynep’in direncini kullanırsa A₂ ampermetresinde okunan değer kaç amper olur?

Cevap: I = 20 / 2 = 10 A

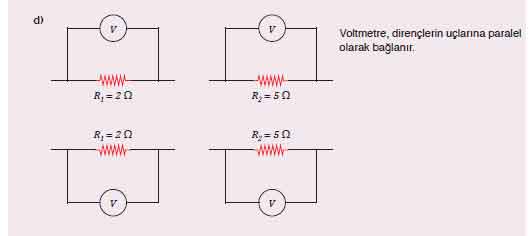

d) R₁ ve R₂ dirençlerinin uçları arasındaki potansiyel farkı ölçmek için voltmetre devreye nasıl bağlanmalıdır?

Cevap: Voltmetre, dirençlerin uçlarına paralel olarak bağlanır.
Bu sayede direnç üzerindeki potansiyel fark doğru şekilde ölçülür.

10. Sınıf Fizik Ders Kitabı Sayfa 221 Cevapları

2. Soru - Bir EKG (elektrokardiyogram) cihazı, kalbin elektriksel etkinliğini ölçer.
Burak ve Erdinç’in V–I grafikleri verilmiştir.
EKG cihazı kalbin elektriksel etkinliğini 0,5 V olarak ölçmektedir.

Soru: Burak ve Erdinç’in vücut dirençleri sırasıyla Rᴮ ve Rᴱ ise
Rᴮ / Rᴱ oranı kaçtır?

Cevap:

Ohm Yasası: R = V / I

Burak için: Iᴮ = 0,5 × 10⁻³ A
Rᴮ = 0,5 / (0,5 × 10⁻³) = 1000 Ω

Erdinç için: Iᴱ = 2,5 × 10⁻³ A
Rᴱ = 0,5 / (2,5 × 10⁻³) = 200 Ω

Sonuç: Rᴮ / Rᴱ = 1000 / 200 = 5

3. Soru - Bir devrede dimmer (reosta) kullanılarak lambanın parlaklığı ayarlanmaktadır.
Lambanın direnci 10 Ω, üretecin potansiyel farkı 20 V’tur.
Reosta A–C noktaları arasında eşit bölümlüdür.

Soru: Reosta sürgüsü A noktasındayken akım I₁,
B noktasındayken akım I₂ ise
I₁ / I₂ oranı kaçtır?

Cevap:

A noktasında: Toplam direnç = 20 Ω
I₁ = 20 / 20 = 1 A

B noktasında: Toplam direnç = 15 Ω
I₂ = 20 / 15 = 4/3 A

Akım oranı: I₁ / I₂ = 3 / 4
